Οδηγός μονάδας 25G SFP28: Πώς να επιλέξετε το σωστό

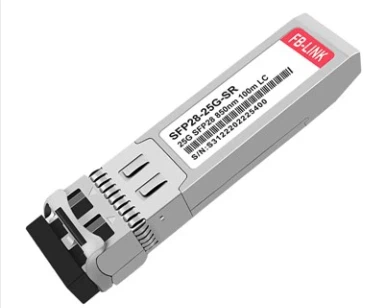

Μια μονάδα 25G SFP28 είναι ένας συμπαγής, ζεστός-συνδεόμενος οπτικός πομποδέκτης που παρέχει συνδεσιμότητα Ethernet 25 Gigabit σε μία μόνο λωρίδα. Μοιράζεται τον ίδιο παράγοντα φυσικής μορφής με τις μονάδες SFP και SFP+, πράγμα που σημαίνει ότι η υπάρχουσα εγκατάσταση καλωδίωσης μπορεί συχνά να επαναχρησιμοποιηθεί όταν η θύρα υποδοχής υποστηρίζει ήδη τη λειτουργία SFP28. Οι λειτουργικές μονάδες SFP28 χρησιμοποιούνται σε κέντρα δεδομένων, δίκτυα fronthaul 5G, εταιρικές πανεπιστημιουπόλεις και συμπλέγματα υπολογιστών υψηλής απόδοσης, όπου το εύρος ζώνης 10G έχει γίνει εμπόδιο, αλλά τα 100G παραμένουν -απαγορευτικά στο επίπεδο πρόσβασης.



Τι σημαίνει στην πραγματικότητα το SFP28;

Το "SFP" σημαίνει Small Form-factor Pluggable - τη βιομηχανία-τυπική σχεδίαση για hot-εναλλάξιμες μονάδες δικτύου που χρησιμοποιείται για περισσότερα από είκοσι χρόνια. Το "28" αναφέρεται στον ρυθμό ηλεκτρικής διεπαφής έως και 28 Gbps. Στην πράξη, η μονάδα χρησιμοποιείται για εφαρμογές Ethernet 25 Gigabit (που ορίζονται από τα πρότυπα IEEE 802.3by και 802.3cc) και εφαρμογές 32G Fiber Channel. Γιατί 28 Gbps αντί για ακριβώς 25; Η πρόσθετη χωρητικότητα παρέχει ελεύθερο χώρο για επιβάρυνση πρωτοκόλλου, κωδικοποίηση διόρθωσης σφαλμάτων και οικιακές εργασίες ανάκτησης ρολογιού - που καταναλώνουν εύρος ζώνης πέρα ​​από τον ονομαστικό ρυθμό δεδομένων 25G.

Από φυσική άποψη, ένας πομποδέκτης SFP28 μοιάζει πανομοιότυπος με την παλαιότερη μονάδα SFP+. Και τα δύο έχουν τις ίδιες διαστάσεις (8,5 × 13,4 × 56,5 mm) και χρησιμοποιούν τον ίδιο ηλεκτρικό σύνδεσμο 20 ακίδων. Αυτή η συμβατότητα προς τα πίσω είναι ένας σημαντικός λόγος για τον οποίο η υιοθέτηση του 25G έχει προχωρήσει τόσο γρήγορα σε περιβάλλοντα κέντρων δεδομένων: οι χειριστές δικτύου μπορούν να συνδέσουν μια μονάδα SFP28 σε μια θύρα με δυνατότητα SFP28 σε έναν νεότερο διακόπτη και να λάβουν αμέσως 2,5 φορές την απόδοση που είχαν με το SFP+ - δεν χρειάζεται νέα ίνα, δεν χρειάζεται επαναδιαμόρφωση rack.





SFP28 έναντι SFP+: Γιατί έχει σημασία η διαδρομή αναβάθμισης

Εάν το δίκτυό σας εξακολουθεί να εκτελεί συνδέσμους 10G SFP+ στο επίπεδο πρόσβασης διακομιστή, η περίπτωση αναβάθμισης για το 25G SFP28 είναι συναρπαστική. Κάθε θύρα SFP28 αποδίδει 25 Gbps - 2.5 φορές περισσότερο εύρος ζώνης από το SFP+ - ενώ αντλεί περίπου την ίδια ισχύ (συνήθως 1,0 W έως 1,5 W ανάλογα με την εμβέλεια). Σε βάση ανά{12}}gigabit, αυτό καθιστά το SFP28 σημαντικά πιο ενεργειακά-αποδοτικό και το κόστος ανά gigabit μειώνεται σταθερά καθώς αυξάνονται οι όγκοι παραγωγής.

Εδώ αξίζει ιδιαίτερης προσοχής η συμβατότητα προς τα πίσω. Εάν συνδέσετε μια παλαιότερη μονάδα SFP+ σε μια θύρα SFP28, η θύρα θα επιβραδυνθεί αυτόματα στα 10G και θα λειτουργεί κανονικά. Αυτό καθιστά πρακτική τη σταδιακή-βήμα-μετεγκατάσταση: μπορείτε να αναβαθμίσετε τα NIC διακομιστών και τους κορυφαίους{7}}διακόπτες rack σε υλικό με δυνατότητα 25G{10}}τώρα και, στη συνέχεια, να αλλάξετε οπτικά SFP28 με την πάροδο του χρόνου καθώς οι απαιτήσεις φόρτου εργασίας σας αυξάνονται. Αυτή η ευελιξία είναι ιδιαίτερα πολύτιμη για οργανισμούς που λειτουργούνπεριβάλλοντα πομποδέκτη μεικτής-ταχύτητας SFPόπου 10G και 25G συνυπάρχουν στο ίδιο πλαίσιο.

Μια σημαντική προειδοποίηση που αιχμαλωτίζει πολλούς μηχανικούς-: η συμβατότητα προς τα πίσω λειτουργεί μόνο προς μία κατεύθυνση. Οι θύρες SFP28 θα δέχονται παλαιότερες μονάδες SFP+ και θα διαπραγματεύονται έως τα 10G -, αλλά οι μονάδες SFP28 γενικά δεν θα λειτουργούν σε παλαιότερες θύρες SFP+. Οι περισσότερες θύρες SFP+ περιορίζουν τα 10 Gbps και θα απορρίψουν εντελώς την ταχύτερη μονάδα. Ορισμένοι διακόπτες απαιτούν επίσης να ρυθμίσετε χειροκίνητα την ταχύτητα θύρας μέσω της γραμμής εντολών προτού εισαγάγετε μια διαφορετική μονάδα{12}}rate. παραλείψτε αυτό το βήμα και θα μπορούσατε να αφιερώσετε μια ώρα στην αντιμετώπιση προβλημάτων ενός συνδέσμου που χρειάζεται απλώς μια εντολή CLI για να διορθωθεί.











Τύποι μονάδων 25G SFP28 και οι προδιαγραφές τους

Δεν είναι όλοι οι πομποδέκτες 25G SFP28 εναλλάξιμοι. Η σωστή μονάδα για το δίκτυό σας εξαρτάται από τρεις παράγοντες: πόσο μακριά πρέπει να διανύσει το σήμα, ποιον τύπο καλωδίου οπτικών ινών έχετε ήδη εγκαταστήσει και τις περιβαλλοντικές συνθήκες της ανάπτυξης. Ακολουθεί μια ανάλυση των κύριων παραλλαγών, ακολουθούμενη από έναν-πλάι-πίνακα σύγκρισης για γρήγορη αναφορά.



25G SFP28 SR (μικρής προσέγγισης)

Η μονάδα SR έχει σχεδιαστεί για συνδέσεις μικρής-απόστασης - έως 100 μέτρα. Χρησιμοποιεί ένα λέιζερ 850 nm σε συνδυασμό με ίνα πολλαπλών λειτουργιών (ο τύπος του καλωδίου οπτικών ινών που είναι πιο συχνά προ-εγκατεστημένο σε κτίρια κέντρων δεδομένων). Θα χρειαστείτε πολυτροπική ίνα ποιότητας OM3 ή OM4 με τυπικές υποδοχές διπλής όψης LC. Η μέγιστη απόσταση είναι 70 μέτρα στην οπτική ίνα OM3 και 100 μέτρα στην ίνα OM4, υπό την προϋπόθεση ότι το RS{14}}FEC (μια μορφή διόρθωσης σφάλματος) είναι ενεργοποιημένο στη θύρα μεταγωγής. Χωρίς ενεργοποιημένο το FEC, η απόσταση χρήσης μειώνεται σε περίπου 30–50 μέτρα ανάλογα με την κατάσταση της ίνας σας.

Αυτή είναι η λειτουργική μονάδα για συνδέσεις εντός ενός διακομιστή - κέντρου δεδομένων-για-εναλλαγή συνδέσμων, συνδέσεων αποθήκευσης σε μια σειρά rack και υπολογιστικών διασυνδέσεων υψηλής απόδοσης-. Οι μονάδες SR είναι η-επιλογή οπτικού SFP28 με το χαμηλότερο κόστος και καταναλώνουν λιγότερο από 1,0 W η καθεμία, καθιστώντας τις ιδανικές για αναπτύξεις υψηλής-πυκνότητας όπου δεκάδες χρησιμοποιούν έναν μόνο διακόπτη.



25G SFP28 LR (Μεγάλη απόσταση)

Οι μονάδες LR είναι κατασκευασμένες για αποστάσεις έως 10 χιλιόμετρα. Χρησιμοποιούν λέιζερ 1310 nm και απαιτούν ίνα μονής-λειτουργίας (βαθμός OS2) - διαφορετικό τύπο ίνας από αυτόν που χρησιμοποιούν οι μονάδες SR. Η κατανάλωση ενέργειας είναι ελαφρώς υψηλότερη από το SR, συνήθως μεταξύ 1,0 και 1,5 W ανά μονάδα.

Οι τυπικές χρήσεις περιλαμβάνουν τη σύνδεση χωριστών κτιρίων σε μια πανεπιστημιούπολη, τη σύνδεση εγκαταστάσεων κέντρων δεδομένων σε μια μητροπολιτική περιοχή και το 5G midhaul (η σύνδεση μεταξύ κεντρικών και κατανεμημένων λειτουργιών δικτύου). Η εμβέλεια των 10 χιλιομέτρων καλύπτει την πλειονότητα των αποστάσεων μεταξύ επιχειρήσεων και μεταφορέων μεταξύ-ιστότοπων χωρίς να απαιτούνται ενισχυτές σήματος ή επαναλήπτες, γεγονός που διατηρεί διαχειρίσιμο το συνολικό κόστος σύνδεσης. Μια σημαντική συμβουλή εξοικονόμησης κόστους-: εάν η πραγματική σας απόσταση είναι 8 χλμ., δεν χρειάζεστε 40 χλμ.-βαθμολογική μονάδα ER -, η επιλογή της σωστής προσέγγισης για την πραγματική-παγκόσμια απόσταση σας είναι ένας από τους απλούστερους τρόπους μείωσης των δαπανών οπτικών χωρίς να θυσιάζεται η αξιοπιστία.



25G SFP28 ER (Εκτεταμένη προσέγγιση χρηστών)

Όταν η απόσταση σύνδεσής σας εκτείνεται στα 40 χιλιόμετρα, οι μονάδες ER είναι η απάντηση. Αυτά χρησιμοποιούν έναν πιο ισχυρό πομπό λέιζερ και έναν πιο ευαίσθητο δέκτη για τη διατήρηση της ποιότητας του σήματος σε μεγαλύτερες διαδρομές ινών. Λειτουργούν σε ίνα μονής-λειτουργίας στα 1310 nm και καταναλώνουν περίπου 1,5–2,0 W. Το RS-FEC στη θύρα κεντρικού υπολογιστή απαιτείται για λειτουργία σε πλήρη-απόσταση.

Οι πάροχοι υπηρεσιών που συνδέουν γεωγραφικά διαχωρισμένες εγκαταστάσεις, επιχειρήσεις που συνδέουν απομακρυσμένες τοποθεσίες πανεπιστημιούπολης και συνδέσεις backhaul 5G που εκτείνονται σε προαστιακές ή αγροτικές αποστάσεις βασίζονται σε οπτικά ER. Αν και το κόστος ανά μονάδα είναι υψηλότερο από το LR, η δυνατότητα κάλυψης 40 km χωρίς την προσθήκη ενδιάμεσου εξοπλισμού συχνά καθιστά την ER την πιο οικονομική επιλογή όταν λαμβάνεται υπόψη το συνολικό κόστος υποδομής.



25G BiDi SFP28

Οι τυπικές μονάδες χρησιμοποιούν δύο κλώνους ινών - μία για μετάδοση και μία για λήψη. Οι μονάδες διπλής κατεύθυνσης (BiDi) το μειώνουν σε ένα μόνο σκέλος μεταδίδοντας και λαμβάνοντας ταυτόχρονα σε διαφορετικά μήκη κύματος φωτός. Πρέπει να αναπτυχθούν σε ταιριαστά ζεύγη: μια ενότητα "Τύπος Α" στο ένα άκρο και μια ενότητα "Τύπος Β" στο άλλο. Κάθε τύπος χρησιμοποιεί την ανάθεση αντίστροφου μήκους κύματος (για παράδειγμα, ο Τύπος Α εκπέμπει στα 1310 nm και λαμβάνει στα 1490 nm, ενώ ο Τύπος Β κάνει το αντίθετο). Οι πομποδέκτες BiDi SFP28 συνήθως φτάνουν τα 10–15 km μέσω ίνας μονής{10}λειτουργίας.

Το BiDi είναι ιδιαίτερα πολύτιμο σε περιπτώσεις όπου ο αριθμός κλώνων ινών είναι περιορισμένος, καθώς μειώνει την απαίτηση ινών στο μισό σε σύγκριση με τις τυπικές δύο-μονάδες ινών. Αυτό το καθιστά μια δημοφιλή επιλογή για εφαρμογές fronthaul 5G, όπου ο χώρος των αγωγών οπτικών ινών συχνά περιορίζεται μεταξύ των πύργων κυψελών και των μονάδων επεξεργασίας ζώνης βάσης. Οι διαχειριστές δικτύου αξιολογούνΕπιλογές οπτικού πομποδέκτη βιομηχανικής- θερμοκρασίαςγια ντουλάπια ραδιοφώνου εξωτερικού χώρου, επιλέγετε συχνά μονάδες BiDi SFP28 με εκτεταμένες περιοχές λειτουργίας (-40 μοίρες έως 85 μοίρες).









25G CWDM και DWDM SFP28

Οι μονάδες πολυπλεξίας μήκους κύματος-διαίρεσης (WDM) επιτρέπουν σε πολλά ανεξάρτητα κανάλια 25G να μοιράζονται ένα μόνο ζεύγος ινών - μετατρέποντας αποτελεσματικά μια ίνα σε πολλές εικονικές ίνες. Οι μονάδες CWDM χρησιμοποιούν μήκη κύματος σε απόσταση 20 nm μεταξύ τους και φτάνουν έως και 10–40 km. Οι μονάδες DWDM συσκευάζουν τα κανάλια πιο σφιχτά, επιτρέποντας ακόμη περισσότερες ταυτόχρονες συνδέσεις στην ίδια ίνα.

Αυτές οι μονάδες είναι απαραίτητες σε δίκτυα fronthaul 5G όπου έξι ή περισσότερες συνδέσεις 25G πρέπει να μοιράζονται μια ενιαία ίνα μεταξύ μιας κεντρικής μονάδας επεξεργασίας και πολλών τοποθεσιών κεραιών. Εξυπηρετούν επίσης σενάρια συγκέντρωσης μετρό όπου η εγκατάσταση νέων ινών δεν είναι πρακτική ή απαγορευτικά δαπανηρή. Κατανόησηχαρακτηριστικά πομποδέκτη δικτύου, όπως σχέδια αντιστοίχισης μήκους κύματος και διαμόρφωσηςείναι κρίσιμο κατά τον καθορισμό των οπτικών WDM για την αποφυγή αστοχιών διαλειτουργικότητας.

Ένα κοινό και δαπανηρό λάθος με τις αναπτύξεις WDM: η αγορά δύο λειτουργικών μονάδων που φαίνονται συμβατές σε χαρτί - και οι δύο μονής-λειτουργίας, και οι δύο βαθμολογούνται για την ίδια απόσταση - μόνο για να ανακαλύψετε ότι ο σύνδεσμος αρνείται να εμφανιστεί. Ο ένοχος είναι συχνά μια αναντιστοιχία μήκους κύματος (π.χ. μια μονάδα στα 1310 nm και η άλλη στα 1550 nm). Εκτός εάν χρησιμοποιείτε σκόπιμα την τεχνολογία BiDi που έχει σχεδιαστεί για διαφορετικά μήκη κύματος, και τα δύο άκρα μιας σύνδεσης πρέπει να χρησιμοποιούν το ίδιο μήκος κύματος. Όταν παραγγέλνετε οπτικά CWDM ή DWDM για αναπτύξεις σε πολλούς ιστότοπους, ελέγχετε πάντα τις ακριβείς εκχωρήσεις μήκους κύματος ανά κανάλι πριν κάνετε την παραγγελία.









Γρήγορη-Σύγκριση αναφοράς: Ποια ενότητα χρειάζεστε;

Παράπλευρη--παράλληλη σύγκριση όλων των κύριων τύπων λειτουργικών μονάδων 25G SFP28 - χρησιμοποιήστε αυτόν τον πίνακα για να ταιριάξετε την απόσταση συνδέσμου, τον τύπο ίνας και το σενάριο ανάπτυξης στη σωστή μονάδα πριν την παραγγελία.



Τύπος ενότητας	Μέγιστη απόσταση	Τύπος ινών	Μήκος κύματος	Power Draw	Σχετικό Κόστος	Καλύτερο για
SR(Μικρή προσέγγιση)	100 m (OM4) 70 m (OM3)	Πολύτροπος OM3 / OM4	850 nm	< 1.0 W	$ Χαμηλότερο	Εντός του διακομιστή - του κέντρου δεδομένων-για-εναλλαγή, αποθήκευση, συνδέσμους συμπλέγματος HPC
LR(Μεγάλη απόσταση)	10 χλμ	Ενιαία-λειτουργία OS2	1310 nm	1.0 – 1.5 W	$$ Μεσα	Δημιουργία-προς-δημιουργία συνδέσεων πανεπιστημιούπολης, DCI μετρό, 5G midhaul
ER(Εκτεταμένη προσέγγιση χρηστών)	40 χλμ	Ενιαία-λειτουργία OS2	1310 nm	1.5 – 2.0 W	$$$ Ανώτερο	Πανεπιστημιούπολη-μεγάλων αποστάσεων, γραφεία μεταφορέων-, backhaul 5G σε αγροτικές / προαστιακές περιοχές
BiDi(Αμφίδρομος)	10 – 15 χλμ	Ενιαία-λειτουργία OS2, μονόκλωνο	1270/1330 nm ή 1310/1490 nm (σε ζεύγη Α+Β)	1.0 – 1.5 W	$$ Μεσα	Περιορισμένες τοποθεσίες ινών-- 5G fronthaul, περιορισμένος χώρος αγωγών
CWDM	10 – 40 χλμ	Ενιαία-λειτουργία OS2	1271 – 1331 nm (Απόσταση 20 nm)	1.0 – 1.5 W	$$$ Ανώτερο	Πολυπλεξία πολλών καναλιών 25G σε μία οπτική ίνα - 5G fronthaul, metro WDM
DWDM	40 km+	Ενιαία-λειτουργία OS2	Γ-μπάντα (πυκνή απόσταση)	1.5 – 2.5 W	$$$$ Υψηλότερο	Μέγιστη πυκνότητα καναλιού σε υπάρχοντα δίκτυα μετρό - κινητής τηλεφωνίας-



Πώς να διαβάσετε αυτόν τον πίνακα (για ομάδες προμηθειών)Ξεκινήστε με δύο ερωτήσεις:

(1) Πόσο απέχουν μεταξύ τους τα δύο άκρα αυτού του συνδέσμου;Αυτό καθορίζει την απαίτηση απόστασης και περιορίζει τη στήλη "Τύπος μονάδας".

(2) Τι είδους καλώδιο ινών έχει ήδη εγκατασταθεί;Το Multimode (OM3/OM4) είναι συνηθισμένο μέσα στα κτίρια των κέντρων δεδομένων. Η μονή-λειτουργία (OS2) χρησιμοποιείται για μεγαλύτερες διαδρομές σε εξωτερικό χώρο μεταξύ κτιρίων. Αντιστοιχίστε αυτές τις δύο απαντήσεις στον πίνακα και θα έχετε τη σύντομη λίστα σας. Εάν η απόστασή σας είναι μικρότερη από 100 μέτρα και έχετε πολυτροπική ίνα, το SR είναι σχεδόν πάντα η σωστή επιλογή. Εάν συνδέετε ξεχωριστά κτίρια σε απόσταση έως και 10 km μεταξύ τους σε ίνα μονής-λειτουργίας, το LR είναι η τυπική επιλογή. Μετακινηθείτε σε μονάδες ER, BiDi ή WDM μόνο όταν το απαιτεί συγκεκριμένα η απόσταση, η έλλειψη ινών ή η πυκνότητα καναλιού.





Βασικές εφαρμογές που οδηγούν την υιοθέτηση 25G SFP28

Τρία σενάρια ανάπτυξης αντιπροσωπεύουν το μεγαλύτερο μέρος της ζήτησης 25G SFP28 παγκοσμίως.



Συνδεσιμότητα διακομιστή κέντρου δεδομένων (αρχιτεκτονική φύλλων σπονδυλικής στήλης).Η πιο συνηθισμένη περίπτωση χρήσης είναι η σύνδεση διακομιστών στον πλησιέστερο διακόπτη. Καθώς οι κάρτες δικτύου διακομιστών έχουν μετεγκατασταθεί από 10G σε 25G -, μια μετατόπιση που ξεκίνησε περίπου το 2018–2019 και επιταχύνθηκε μέσω 2024 -, η θύρα μεταγωγής που βλέπει κάθε διακομιστής χρειάζεται μια αντίστοιχη λειτουργική μονάδα SFP28. Ένας τυπικός διακόπτης φύλλων με 48 θύρες κατερχόμενης σύνδεσης SFP28 και 6 θύρες ανερχόμενης ζεύξης QSFP28 συγκεντρώνει 1,2 Tbps εύρους ζώνης διακομιστή σε 600 Gbps χωρητικότητας ανάντη - με αναλογία 2:1 που λειτουργεί καλά για τους περισσότερους φόρτους εργασίας cloud και επιχειρήσεων. Οργανισμοί που εκτελούν ευαίσθητες εφαρμογές με καθυστέρηση-όπως οι χρηματοοικονομικές συναλλαγές ή τα αναλυτικά στοιχεία πραγματικού χρόνου-συχνά στοχεύουν σε αναλογίες 1:1, γεγονός που οδηγεί σε συνδέσμους σπονδυλικής στήλης υψηλότερης-ταχύτητας ακόμη και όταν το επίπεδο πρόσβασης παραμένει στα 25G. Οι ίδιες οι ανοδικές συνδέσεις 100G QSFP28 χρησιμοποιούν τέσσερις λωρίδες 25G εσωτερικά, πράγμα που σημαίνει ότιΠομποδέκτης 25G SFP28είναι το θεμελιώδες δομικό στοιχείο ολόκληρου του ιστού δικτύου.



5G fronthaul και midhaul.Η αρχιτεκτονική των ραδιοδικτύων 5G δημιούργησε τεράστια ζήτηση για οπτικές συνδέσεις 25G μεταξύ κεντρικών μονάδων επεξεργασίας και απομακρυσμένων ραδιοφωνικών μονάδων σε πύργους κινητής τηλεφωνίας. Το τμήμα 25G SFP28 ήταν η κυρίαρχη κατηγορία οπτικών στην αγορά 5G το 2024, λόγω της ταχείας δημιουργίας σταθμών βάσης macro παγκοσμίως. Για την ανάπτυξη σε εξωτερικούς χώρους, οι βασικές προκλήσεις είναι οι περιβαλλοντικές - μεγάλες εναλλαγές θερμοκρασίας, οι ακριβείς απαιτήσεις χρονισμού και οι φυσικοί περιορισμοί των απομακρυσμένων ντουλαπιών με περιορισμένη ισχύ και χώρο. Οι μονάδες βιομηχανικής{10}}βαθμολόγησης SFP28 (-40 μοίρες έως 85 μοίρες ) με υποστήριξη συγχρονισμού γίνονται το πρότυπο για αυτά τα περιβάλλοντα. Όταν αναπτύσσονται σε πολλαπλές τοποθεσίες κυψελών με περιορισμένη διαθεσιμότητα οπτικών ινών, οι μονάδες CWDM SFP28 μπορούν να πολυπλέκουν πολλά κανάλια 25G σε ένα μόνο σκέλος, μειώνοντας σημαντικά το κόστος υποδομής οπτικών ινών. Η επιλογή του σωστού πομποδέκτη για τηλεπικοινωνιακά περιβάλλοντα περιλαμβάνει παράγοντες πέρα ​​από την εμβέλεια και το μήκος κύματος - κατανόησηόπου διαφορετικοί τύποι οπτικών ινών πομποδέκτη αποδίδουν καλύτεραβοηθά στην αποφυγή δαπανηρών λαθών εγκατάστασης.



Επιχειρηματική πανεπιστημιούπολη και δίκτυα αποθήκευσης.Οι οργανισμοί που συνδέουν πολλά κτίρια μέσα σε μια πανεπιστημιούπολη χρειάζονται συνήθως συνδέσμους 1–10 km στα 25G - μια φυσική εφαρμογή για μονάδες SFP28 LR σε υπάρχουσες ίνες μονής-λειτουργίας. Τα δίκτυα αποθηκευτικών χώρων είναι ένας άλλος τομέας ανάπτυξης: Το 32G Fiber Channel, το οποίο χρησιμοποιεί την ίδια φυσική διεπαφή SFP28, αντικαθιστά το παλαιότερο πρότυπο 16G σε όλα{10}}τα περιβάλλοντα αποθήκευσης flash όπου οι απαιτήσεις απόδοσης έχουν ξεπεράσει τη συνδεσιμότητα προηγούμενης{11} γενιάς.





Πώς να επιλέξετε τη σωστή μονάδα 25G SFP28

Η επιλογή ενός πομποδέκτη 25G SFP28 περιλαμβάνει περισσότερα από την αντιστοίχιση ενός αριθμού απόστασης με έναν τύπο ίνας. Διάφοροι πρακτικοί παράγοντες καθορίζουν εάν μια ενότητα θα αποδώσει αξιόπιστα στο συγκεκριμένο περιβάλλον σας.



Επαληθεύστε τη συμβατότητα της πλατφόρμας.Οι λειτουργικές μονάδες SFP28 ακολουθούν ένα πρότυπο{1}}του κλάδου (τη Συμφωνία πολλαπλών-Πηγών ή MSA), αλλά ορισμένοι κατασκευαστές μεταγωγέων εφαρμόζουν ελέγχους υλικολογισμικού που απορρίπτουν λειτουργικές μονάδες που δεν κωδικοποιούνται ειδικά για την επωνυμία τους. Αξιόπιστοι-προμηθευτές προγραμμάτων πομποδέκτη τρίτων κατασκευαστών-συγκεκριμένων κωδικών αναγνώρισης και δοκιμαστικών μονάδων σε πραγματικό υλικό μεταγωγέα πριν από την αποστολή. Η απόφαση μεταξύ της αγοράς οπτικών από κατασκευαστή αρχικού εξοπλισμού (OEM) και οπτικών-συμβατών τρίτων συχνά καταλήγει σεδομημένη αξιολόγηση των τύπων πομποδέκτη SFP, το κόστος και τη διαδικασία επικύρωσης του προμηθευτή.



Επιβεβαιώστε το φυτό ινών σας.Η εισαγωγή μιας μονάδας μονής-λειτουργίας (όπως το LR) σε έναν σύνδεσμο που χρησιμοποιεί ίνα πολλαπλών λειτουργιών δεν θα λειτουργήσει - οι δύο τύποι ινών μεταφέρουν φως με θεμελιωδώς διαφορετικούς τρόπους. Πριν παραγγείλετε οπτικά, επαληθεύστε: (1) τον τύπο της εγκατεστημένης ίνας (πολυτροπική έναντι μονής-λειτουργίας), (2) τον τύπο στιλβωτικής σύνδεσης (το UPC είναι στάνταρ για τις περισσότερες εφαρμογές SFP28, οι υποδοχές APC θα προκαλέσουν προβλήματα) και (3) τη συνολική απώλεια σήματος στη σύνδεση, συμπεριλαμβανομένων των συνδέσμων και των συνδέσεων. Σε σύντομες εκτελέσεις μονής{10}}λειτουργίας, βεβαιωθείτε επίσης ότι η λαμβανόμενη ισχύς δεν θα υπερβαίνει τη μέγιστη είσοδο της μονάδας - πάρα πολύ σήμα μπορεί να βλάψει τον δέκτη, όπως και το πολύ μικρό σήμα προκαλεί σφάλματα.



Λάβετε υπόψη τις απαιτήσεις FEC.Οι περισσότερες μονάδες 25G SFP28 χρειάζονται τη διόρθωση σφαλμάτων προς τα εμπρός (FEC) ενεργοποιημένη στη θύρα μεταγωγέα για να επιτύχουν την ονομαστική τους απόσταση. Το FEC είναι ένας ψηφιακός-μηχανισμός ανάκτησης σφαλμάτων ενσωματωμένος στον διακόπτη - σκεφτείτε το ως ένα δίχτυ ασφαλείας που συγκρατεί και διορθώνει τα σφάλματα μετάδοσης προτού επηρεάσουν την κυκλοφορία σας. Χωρίς FEC, η εύχρηστη προσέγγιση μειώνεται σημαντικά. Βεβαιωθείτε ότι ο διακόπτης σας υποστηρίζει τον απαιτούμενο τύπο FEC (το RS-FEC είναι πιο συνηθισμένο) και ότι και τα δύο άκρα του συνδέσμου έχουν διαμορφωθεί πανομοιότυπα.



Αξιολογήστε τους περιορισμούς ισχύος και θερμότητας.Σε έναν διακόπτη φύλλων υψηλής-πυκνότητας, όπου έχουν συμπληρωθεί και οι 48 θύρες SFP28, η συνδυασμένη άντληση ισχύος μόνο από τις μονάδες μπορεί να φτάσει τα 50–70 W. Η ανάμειξη μονάδων SR και LR στον ίδιο διακόπτη δημιουργεί ανομοιόμορφα προφίλ θερμότητας που μπορεί να επηρεάσουν τις γειτονικές θύρες. Πάντα να επιβεβαιώνετε ότι ο προϋπολογισμός ισχύος και ο σχεδιασμός ψύξης του διακόπτη σας μπορούν να χειριστούν πλήρως τη λειτουργία υπό τις χειρότερες-συνθήκες θερμοκρασίας της περίπτωσης πριν από την ανάπτυξη σε κλίμακα.





Συμβατότητα με 100G QSFP28 Through Breakout

Ένα από τα πιο πρακτικά μοτίβα ανάπτυξης συνδέει τέσσερις θύρες SFP28 σε μία μόνο θύρα QSFP28 χρησιμοποιώντας ένα ειδικό καλώδιο "breakout". Δείτε πώς λειτουργεί: μια μονάδα 100G QSFP28 φέρει στην πραγματικότητα τέσσερις ανεξάρτητες λωρίδες 25G. Ένα καλώδιο διαχωρισμού χωρίζει αυτές τις τέσσερις λωρίδες έτσι ώστε η καθεμία να συνδέεται σε μια ξεχωριστή θύρα SFP28 σε έναν μεταγωγέα ή διακομιστή κατάντη. Αυτό μπορεί να γίνει με απευθείας σύνδεση-χάλκινων καλωδίων διακοπής (για αποστάσεις κάτω των 5 μέτρων), ενεργών οπτικών καλωδίων διακοπής (έως 100 μέτρα) ή πλεξούδας ινών με ξεχωριστές οπτικές μονάδες σε κάθε άκρο. Η προσέγγιση breakout μεγιστοποιεί τη χρήση θυρών σε μεταγωγείς ανάντη και απλοποιεί την καλωδίωση σε δομημένα περιβάλλοντα.

Για οργανισμούς που βρίσκονται στη μέση μιας σταδιακής μετεγκατάστασης όπου συνυπάρχουν παλαιότεροι διακόπτες 10G και νέοι διακόπτες 100G, τα καλώδια διακοπής μπορούν να χρησιμεύσουν ως γέφυρα - αν και αυτό εξαρτάται από τα συγκεκριμένα μοντέλα μεταγωγέων και το υλικολογισμικό που εμπλέκονται. Η πλευρά 100G τρέχει σε πλήρη 4×25G και κάθε λωρίδα συνδέεται με μια θύρα κατάντη. Το αν αυτή η θύρα κατάντη λειτουργεί σε 10G ή 25G εξαρτάται από το υλικό. Επαληθεύετε πάντα τη συμβατότητα διακεκομμένων στοιχείων στην τεκμηρίωση του διακόπτη προτού υποθέσετε ότι αυτή η τοπολογία θα λειτουργήσει όπως αναμένεται.



Εναλλακτικές λύσεις DAC και AOC στα Pluggable Optics

Για πολύ σύντομες συνδέσεις - σε ένα μόνο rack ή μεταξύ γειτονικών ραφιών - δεν χρειάζεστε απαραίτητα οπτικές μονάδες. 25Τα καλώδια G SFP28 Direct Attach Copper (DAC) είναι προ{4}τερματικά χάλκινα συγκροτήματα που συνδέονται απευθείας στις θύρες SFP28 και στα δύο άκρα. Το παθητικό DAC υποστηρίζει έως και 3 μέτρα στα 25G. Το ενεργό DAC εκτείνεται σε περίπου 10 μέτρα. Αυτά τα μονοκόμματα καλώδια έχουν το χαμηλότερο κόστος ανά ζεύξη, εξαλείφουν τον κίνδυνο βρώμικων οπτικών βυσμάτων και αντλούν λιγότερη ενέργεια από τους ξεχωριστούς πομποδέκτες. Τα ενεργά οπτικά καλώδια (AOC) γεφυρώνουν το χάσμα μεταξύ του DAC και των συνδεόμενων οπτικών, φτάνοντας έως και 100 μέτρα χρησιμοποιώντας ίνα, αλλά χωρίς να απαιτείται να αγοράζετε ξεχωριστούς πομποδέκτες για κάθε άκρο. Και οι δύο επιλογές ενσωματώνονται φυσικά σε περιβάλλοντα όπουοι πομποδέκτες εξυπηρετούν πολλαπλούς ρόλουςσε επίπεδο υπολογιστών, αποθήκευσης και δικτύου.
