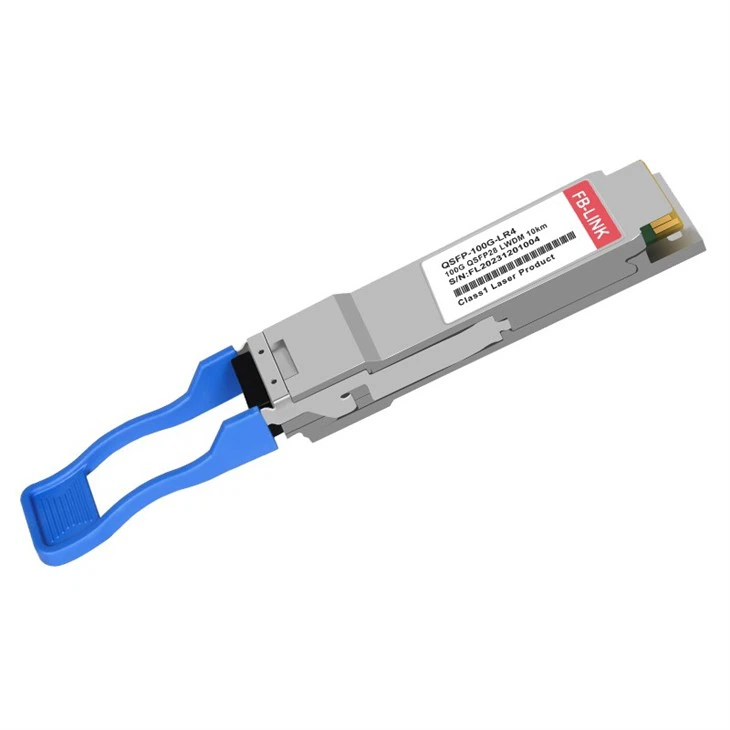

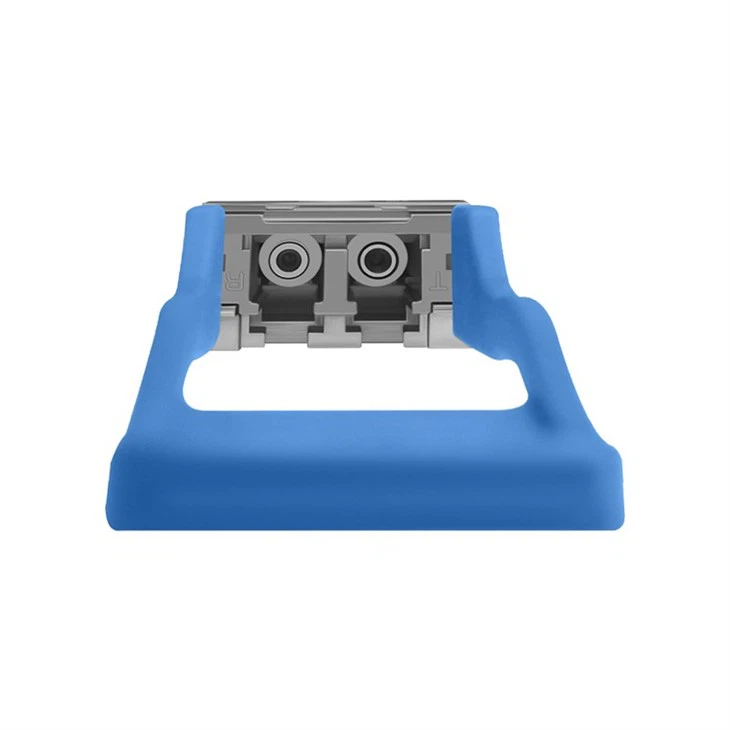

QSFP 100G LR4

Χαρακτηριστικά

Περιγραφή λειτουργίας QSFP 100G LR4

Η μονάδα πομποδέκτη λαμβάνει 4 κανάλια ηλεκτρικών δεδομένων 25 Gb/s, τα οποία υποβάλλονται σε επεξεργασία από ένα 4-IC Clock and Data Recovery (CDR) καναλιού που αναδιαμορφώνει και μειώνει το jitter κάθε ηλεκτρικού σήματος. Στη συνέχεια, καθένα από τα 4 IC οδηγών λέιζερ DML μετατρέπει ένα από τα 4 κανάλια ηλεκτρικών σημάτων σε οπτικό σήμα που μεταδίδεται από ένα από τα 4 ψυχόμενα λέιζερ DML που είναι συσκευασμένα στη μονάδα οπτικού υποσυστήματος πομπού (TOSA). Κάθε λέιζερ εκτοξεύει το οπτικό σήμα σε συγκεκριμένο μήκος κύματος που καθορίζεται στις απαιτήσεις IEEE802.3ba 100GBASE-LR4. Αυτά τα 4-οπτικά σήματα λωρίδας θα πολυπλέκονται οπτικά σε μία ίνα από ένα οπτικό WDM MUX από 4-σε{14}}. Η οπτική ισχύς εξόδου κάθε καναλιού διατηρείται σταθερή
από ένα κύκλωμα αυτόματου ελέγχου ισχύος (APC). Η έξοδος πομπού μπορεί να απενεργοποιηθεί μέσω σήματος υλικού TX_DIS και/ή 2-ενσύρματης σειριακής διεπαφής.

Ο δέκτης λαμβάνει οπτικά σήματα 4-LAN LAN WDM. Τα οπτικά σήματα αποπολυπλέκονται από ένα οπτικό DEMUX από 1- έως-4 και καθένα από τα 4 κανάλια οπτικών σημάτων που προκύπτουν τροφοδοτείται σε έναν από τους 4 δέκτες που είναι συσκευασμένοι στο Receiver Optical Sub-Assembly (ROSA). Κάθε δέκτης μετατρέπει το οπτικό σήμα σε ηλεκτρικό σήμα. Τα αναγεννημένα ηλεκτρικά σήματα επαναχρονομετρούνται και αποστραγγίζονται και ενισχύονται από το τμήμα RX του καναλιού 4-CDR. Τα επαναχρονισμένα ηλεκτρικά σήματα εξόδου 4-λωρίδας είναι συμβατά με τις απαιτήσεις διασύνδεσης IEEE CAUI{10}}. Επιπλέον, κάθε λαμβανόμενο οπτικό σήμα παρακολουθείται από το τμήμα DOM. Η παρακολουθούμενη τιμή αναφέρεται μέσω της 2-ενσύρματης σειριακής διεπαφής. Εάν ένα ή περισσότερα λαμβανόμενα οπτικά σήματα είναι ασθενέστερα από το επίπεδο κατωφλίου, θα ενεργοποιηθεί ο συναγερμός υλικού RX_LOS.

Απαιτείται ένα μόνο τροφοδοτικό +3.3V για την τροφοδοσία αυτού του προϊόντος. Και οι δύο ακίδες τροφοδοσίας VccTx και VccRx είναι εσωτερικά συνδεδεμένες και θα πρέπει να εφαρμόζονται ταυτόχρονα. Σύμφωνα με τις προδιαγραφές MSA, η μονάδα προσφέρει 7 ακίδες ελέγχου υλικού χαμηλής ταχύτητας (συμπεριλαμβανομένης της 2-wire σειριακής διεπαφής): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL και IntL.

Το Module Select (ModSelL) είναι μια ακίδα εισόδου. Όταν κρατιέται χαμηλά από τον κεντρικό υπολογιστή, αυτό το προϊόν ανταποκρίνεται σε 2-εντολές ενσύρματης σειριακής επικοινωνίας. Το ModSelL επιτρέπει τη χρήση αυτού του προϊόντος σε έναν ενσύρματο δίαυλο διασύνδεσης 2- – πρέπει να χρησιμοποιούνται μεμονωμένες γραμμές ModSelL.

Σειριακό ρολόι (SCL) και σειριακά δεδομένα (SDA) απαιτούνται για τη διεπαφή επικοινωνίας ενσύρματου σειριακού διαύλου 2-και επιτρέπουν στον κεντρικό υπολογιστή να έχει πρόσβαση στον χάρτη μνήμης QSFP28.

Η ακίδα ResetL επιτρέπει μια πλήρη επαναφορά, επιστρέφοντας τις ρυθμίσεις στην προεπιλεγμένη τους κατάσταση, όταν ένα χαμηλό επίπεδο στην ακίδα ResetL διατηρείται για μεγαλύτερο χρονικό διάστημα από το ελάχιστο μήκος παλμού. Κατά την εκτέλεση μιας επαναφοράς, ο κεντρικός υπολογιστής αγνοεί όλα τα bit κατάστασης μέχρι να υποδείξει την ολοκλήρωση της διακοπής επαναφοράς. Το προϊόν το υποδεικνύει αυτό δημοσιεύοντας ένα σήμα IntL (Διακοπή) με το Bit Δεδομένων_Not_Ready να έχει αρνηθεί στον χάρτη μνήμης. Σημειώστε ότι κατά την ενεργοποίηση (συμπεριλαμβανομένης της θερμής εισαγωγής) η μονάδα θα πρέπει να δημοσιεύει αυτήν την ολοκλήρωση της διακοπής επαναφοράς χωρίς να απαιτείται ρύθμιση.

Η ακίδα της Λειτουργίας χαμηλής κατανάλωσης (LPMode) χρησιμοποιείται ως απενεργοποίηση TX. Εάν η ακίδα LPMode βρίσκεται σε υψηλή κατάσταση, ο διαμορφωτής θα συντονίσει το Laser.

Το Module Present (Mod PrsL) είναι ένα σήμα τοπικό στην πλακέτα κεντρικού υπολογιστή, το οποίο, ελλείψει προϊόντος, συνήθως σύρεται προς τα πάνω στον κεντρικό υπολογιστή Vcc. Όταν το προϊόν εισάγεται στον σύνδεσμο, ολοκληρώνει τη διαδρομή προς τη γείωση μέσω μιας αντίστασης στην πλακέτα κεντρικού υπολογιστή και επιβεβαιώνει το σήμα. Στη συνέχεια, το ModPrsL δείχνει το παρόν του ρυθμίζοντας το ModPrsL σε κατάσταση "Χαμηλή".

Η ακίδα διακοπής (IntL) χρησιμοποιείται ως RX-LOS. Όταν "Χαμηλό", υποδεικνύει μια δήλωση RX-LOS. Άλλες βεβαιώσεις συναγερμού δεν ισχύουν μέσω της ακίδας IntL.

Μπλοκ διάγραμμα πομποδέκτη QSFP 100G LR4

100G LR4 Οπτικά Χαρακτηριστικά

Τύποι πομποδέκτη QSFP 100G
