Μετατροπέας πολυμέσων 10G/25G



Ο μετατροπέας πολυμέσων 10G/25G είναι μια συσκευή που μπορεί να πραγματοποιήσει αμφίδρομη διαφανή μετατροπή και μετάδοση μεταξύ ηλεκτρικών σημάτων δεδομένων Ethernet και σημάτων δεδομένων οπτικών ινών. Τα σήματα δεδομένων Ethernet μπορούν να μεταδοθούν σε αποστάσεις εκατοντάδων μέτρων έως εκατοντάδων χιλιομέτρων μέσω γραμμών οπτικών ινών, επεκτείνοντας σημαντικά την κάλυψη των δικτύων Ethernet (η συμβατική μετάδοση συνεστραμμένου ζεύγους καλωδίων γενικά δεν υπερβαίνει τα 100 μέτρα). Η επικοινωνία οπτικών ινών έχει τα χαρακτηριστικά της μεγάλης απόστασης μετάδοσης, της μεγάλης χωρητικότητας δεδομένων επικοινωνίας, της ισχυρής ικανότητας αντι-ηλεκτρομαγνητικών παρεμβολών και του χαμηλού κόστους μετάδοσης μεσαίας και μεγάλης απόστασης. Είναι κατάλληλο για τηλεπικοινωνίες, ραδιόφωνο και τηλεόραση, ευρυζωνικά δίκτυα, παρακολούθηση ασφαλείας, βιομηχανικό έλεγχο, συστήματα αυτοματισμού κ.λπ., που απαιτούν υψηλή ταχύτητα, υψηλή ροή δεδομένων, υψηλή απόδοση και υψηλή αξιοπιστία σε περιβάλλοντα δικτύου Ethernet.




● Καλύπτει τις ανάγκες διασύνδεσης υψηλής ταχύτητας και διαφανούς μετάδοσης μητροπολιτικών οπτικών δικτύων ή δικτύων οπτικής πρόσβασης

● Υποστήριξη λειτουργιών 3R: ενίσχυση εξισορρόπησης οπτικού σήματος, εξαγωγή ρολογιού και αναγέννηση οπτικής αναγνώρισης

● Υποστήριξη SAN, LAN, WAN, μετάδοση από σημείο σε σημείο

● Ρυθμός οπτικής θύρας: υποστήριξη ταχύτητας 1G~50G

● Διαφανής μετάδοση και εξαιρετικά χαμηλή καθυστέρηση μήκη κύματος DWDM/CWDM που καθορίζονται από το ITUT, σε συνδυασμό με οπτική ενίσχυση και διαχείριση διασποράς EDFA για επέκταση της απόστασης μετάδοσης

● Υποστήριξη λειτουργίας διαχείρισης δικτύου: WEB Smartoptics

● Εύκολο στην εγκατάσταση





παράμετρος	μονάδα	εξοπλισμός	1U
Συσκευή, υποδοχή		SFP *2	1 4 υποδοχές
μέγεθος	μμ		482.6×300×44
Τύπος τροφοδοσίας		DC 5 V
Θερμοκρασία λειτουργίας	βαθμός	-5 ~ +65
Θερμοκρασία αποθήκευσης	βαθμός	-20 ~ +70
Σχετική υγρασία		5 % ~ 95% χωρίς συμπύκνωση





4.1, Σχηματικό διάγραμμα μιας συσκευής

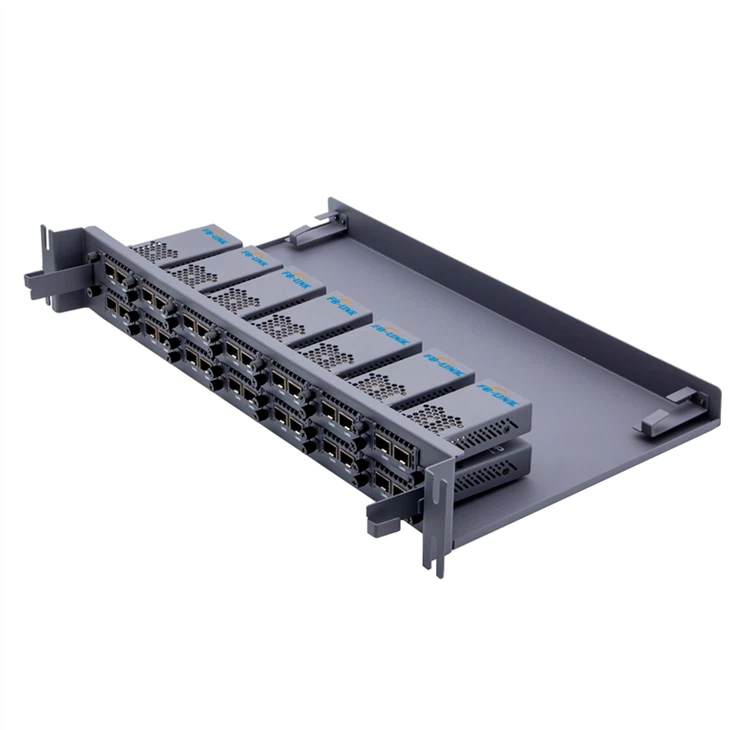

4.2 1Διάγραμμα πλαισίου U



5.1, Περιγραφή πίνακα συσκευής

Μπροστινό Πάνελ

1)Διασύνδεση οπτικής μονάδας σύνδεσης 1, σύνδεσης 2: χρησιμοποιείται για σύνδεση οπτικής μονάδας

2) Διασύνδεση τύπου C: διεπαφή προβολής κατάστασης συσκευής

3)Διασύνδεση DC: Διεπαφή ισχύος DC 5,5 mm, τάση λειτουργίας 5V- 2 A



5.2 Οδηγίες λειτουργίας

5.2.1 , Οδηγίες λειτουργίας διεπαφής διαχείρισης δικτύου

1 ) Χρησιμοποιήστε ένα καλώδιο δεδομένων USB - TypeC για να συνδέσετε τη θύρα Type-C στον πίσω πίνακα.

2) Ανοίξτε το καθορισμένο πρόγραμμα exe και επιλέξτε τη σειριακή θύρα στην κάτω αριστερή γωνία για σύνδεση (Σημείωση: Εάν χρησιμοποιείτε το λογισμικό για πρώτη φορά, πρέπει να εξουσιοδοτήσετε και να ενεργοποιήσετε το λογισμικό)
